51单片机AD转换电路设计实现
关于AD转换的原理，大家在《数字电子技术》中已经学过，这里做过多的介绍，本文介绍一款经典的8位AD转换芯片ADC0804，基于51单片机设计AD转换电路，并完成测量值的转换。

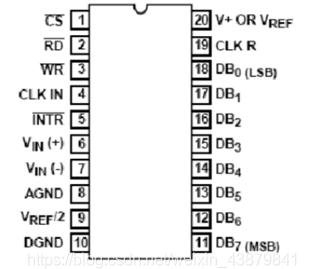

1 芯片引脚介绍

CS:片选信号，低电平有效，即CS=0时候芯片才能正常工作，单独一个ADC0804芯片时候直接置零。当有多个芯片时候可以通过片选信号实现分时复用。
WR:低电平有效，当WR信号由高到低时候实现一次ADC转换。
RD:低电平有效，RD=0时候可以读取数据。
Vin+:模拟电压输入端。
Vin-:一般接地，当模拟电压是双边输入时候Vin+和Vin-分别接模拟电压的正负极。
VREF/2：参考电压接入引脚，可悬空或接外界电压。接外电压时候芯片的参考电压为所接电压的两倍。悬空时候芯片参考电压为VCC。
CLKR/CLKIN：外接RC电路产生转换所需的时钟信号，CLK=1/1.1RC。
AGND和DGND：模拟和数字地。
INTR:中断请求信号输出引脚，当完成一次AD转换后该引脚为低电平，一般与单片机的中断信号相连。
DB0~DB7:输出转换后的八位二进制结果。

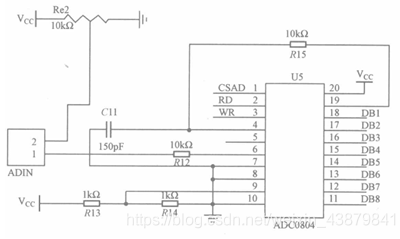

2 ADC0804的一般接法：

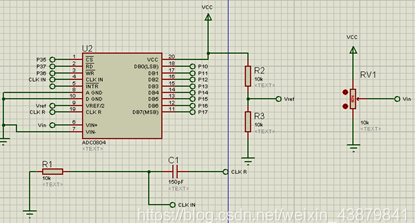

Proteus仿真电路：

3 ADC0804的工作时序：

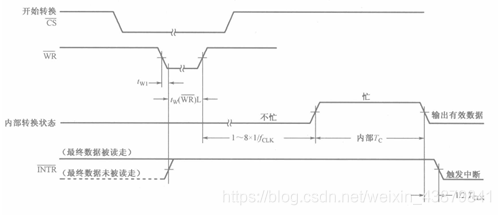

启动转换时序
先将CS置低电平，芯片开始工作，WR随后置低，经过一段时间的低电平之后，WR拉高，AD转换启动，经过1-8个A/D时钟周期后，模数转换完成，INTR引脚拉低，通知单片机本次转换完成。

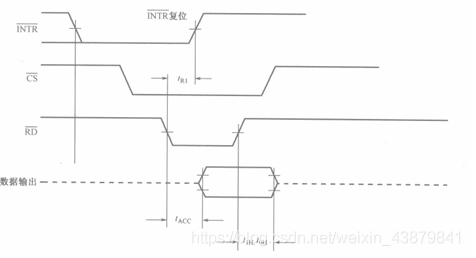

数据读取时序
当INTR为低电平时，先将CS置低，接着RD置低，经过一段时间后数字输出口上的数据达到稳态，此时单片机可以读取数据，读取完成后将RD拉高，最后将CS拉高。INTR自动变化，无需人为操作。一般在只有一片ADC0804芯片时候，可以一直将CS置低。
4 仿真实现
51单片机读取ADC0804数据的方式有两种，一种是通过不断扫描的方式读取；另一种是将ADC0804的INTR引脚接单片机的中断引脚，当AD转换完成后，通过外部中断的方式通知单片机读取数据。
4.1 扫描的方式

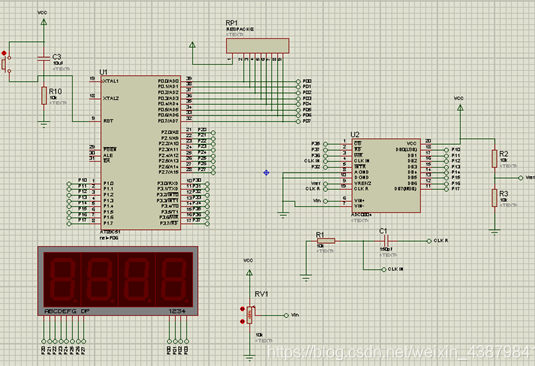

Proteus仿真电路图

源代码：

#include <reg51.h>
#include <intrins.h>
sbit CS=P3^5;
sbit adrd=P3^7;
sbit adwr=P3^6;
unsigned char code display[]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F};
unsigned char com[]={0x01,0x02,0x04,0x08};
unsigned char num,num2=0,time[4]={0,0,0,0},val;
float val2;
unsigned int val3;


void main()
{
	TMOD=0x01;
	TH0=(65536-917)/256;
	TL0=(65536-917)%256;;
	EA=1;
	ET0=1;
	TR0=1;
	CS=0;
	while(1){
	   adwr = 1;//
     _nop_();
     adwr = 0;//
		_nop_();
     adwr = 1;//

     P1 = 0xff;//
     adrd = 1;//
     _nop_();
		 adrd = 0;//
     _nop_();
     val = P1;//
     adrd = 1;//

	  	val2=((val*1.0/255)*5.0);
	  	val3=val2*1000;
		  time[0]=val3/1000;
			time[1]=val3%1000/100;
		  time[2]=val3%100/10;
			time[3]=val3%10;


	}
}

void Timer0() interrupt 1
{
  TH0 = (65536-917)/256;
	TL0 = (65536-917)%256;;
	num++;
		if(num==10){
			num=0;
			P0=~com[num2];
		  P2=0xff;
			if(num2==0)
			{P2=display[time[num2]]|0x80;}
      else
		  {P2=display[time[num2]];}
			num2++;
			if(num2>=4)
			num2=0;
		}

}

4.2 外部中断的方式

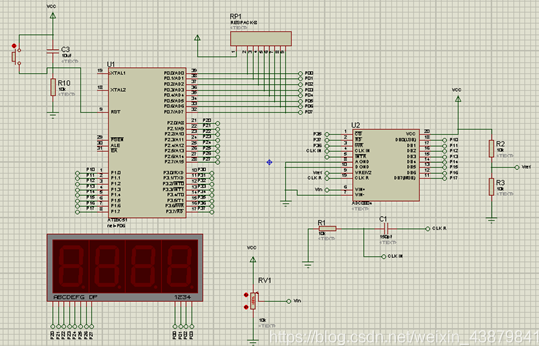

Proteus仿真电路

源代码：

#include <reg51.h>
#include <intrins.h>
sbit CS=P3^5;
sbit adrd=P3^7;
sbit adwr=P3^6;
unsigned char code display[]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F};
unsigned char com[]={0x01,0x02,0x04,0x08};
unsigned char num,num2=0,time[4]={0,0,0,0},val;
float val2;
unsigned int val3;

void Delay50ms()		//@11.0592MHz
{
	unsigned char i, j, k;

	_nop_();
	_nop_();
	i = 3;
	j = 26;
	k = 223;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}


void main()
{
	TMOD=0x01;
	TH0=(65536-917)/256;
	TL0=(65536-917)%256;;
	EA=1;
	ET0=1;
	TR0=1;


  EX0=1;
	IT0 = 0;


	CS=0;
	while(1){
	   adwr = 1;//
     _nop_();
     adwr = 0;//
		_nop_();
     adwr = 1;//
    Delay50ms();

	}
}

void Timer0() interrupt 1
{
  TH0 = (65536-917)/256;
	TL0 = (65536-917)%256;;
	num++;
		if(num==10){
			num=0;
			P0=~com[num2];
		  P2=0xff;
			if(num2==0)
			{P2=display[time[num2]]|0x80;}
      else
		  {P2=display[time[num2]];}
			num2++;
			if(num2>=4)
			num2=0;
		}
}

void Init0() interrupt 0
{
     adrd = 1;//
     _nop_();
	 adrd = 0;//
     _nop_();
     val = P1;//
     adrd = 1;//

	   val2=((val*1.0/255)*5.0);
	   val3=val2*1000;
		 time[0]=val3/1000;
		 time[1]=val3%1000/100;
		 time[2]=val3%100/10;
		 time[3]=val3%10;
}
