电容数字转换芯片

2021-12-13

佚名

电容式传感是一种低功耗、低成本且高分辨率的非接触式感测技术， 适用于从接近检测、手势识别到远程液位感测的各项应用。电容式传感系统中的传感器可以采用任意金属或导体，因此可实现高度灵活的低成本系统设计。

FDC是Ti公司的一系列低功耗高精度的电容传感器芯片，使用I2C数据接口。

FDC2112、FDC2114、FDC2212和FDC2214是高分辨率、多通道、电容-数字转换器，用于实现电容传感解决方案。相对于传统的开关电容结构，FDC2112、FDC2114、FDC2212和FDC2214采用L-C谐振器，也称为L-C谐振腔作为传感器。与其他电容传感解决方案相比，窄带结构具有很强的的电磁干扰抗扰度并大大降低本底噪音。

使用这种方法，可以观察到L-C谐振腔的电容变化，也就是谐振频率的偏移。利用这一原理，FDC是一种测量LC谐振器振荡频率的电容-数字转换器。FDC芯片输出一个与频率成比例的数字值。这个频率测量值可转换为等效电容。

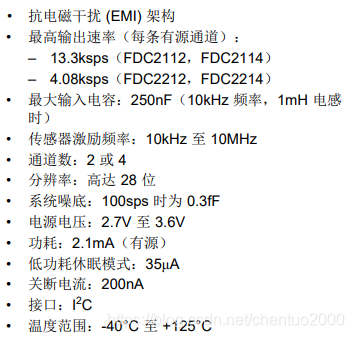

特性
