1. 要旨
小型RF电感器被使用于手机为主的RF电路中，小型RE电感器按照工艺方法不同可以分为三个类型的电感器。
电感器类型不同，特征也不一样，本次将介绍电感器的特征和选择要点。
通过产品阵容搜索「高频用电感器」请点击此处
2. RF电感器的种类和特征
RF电感器根据工艺方法不同，可以分为绕线、多层、薄膜3类。

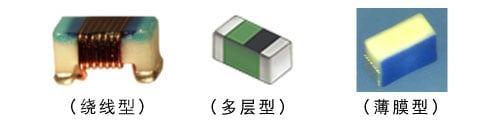

外部照片分别如图1所示。
图1.RF电感器外部照片
（绕线型)
在非磁性材料上缠绕电线形成线圈。
绕线型具有高 Q值・低直流阻抗・大电流・大电容的特点。
其中，尤为突出的特点是Q值（表现线圈品质的值）高，所以被广泛用于天线周围电路中。
（多层型）
在非磁性板上印刷形成线圈模型，通过将多个非磁性板重叠形成线圈。由于其小型、高性能和高可靠性，所以一般被用于RF电路。
（薄膜型）
通过用和IC（集成电路）等半导体同样的工艺方法（通过打光让其感光的工艺方法）形成线圈，具有小型、高性能、低背•窄感值偏差•窄感值间隔的特征。
线圈种类中也又被作为多层型同类使用的事例。
制作工艺不同的RF电感器的特征和使用功能电路的总结如表1所示。
表1. 不同类型的RF电感器的特征和使用电路
| 类型 | 特征 | 使用电路 |
|---|---|---|
| 绕线 | 高Q值 低直流阻抗 大电流 大电感 | 天线周围 |
| 多层 | 小型高性能 高可靠性 | 一般RF电路 |
| 薄膜 | 小型高性能 低背 耐电感偏差 窄感值间隔 高Q值 | RF阻抗综合电路 天线周围 |
3. RF电感阵容

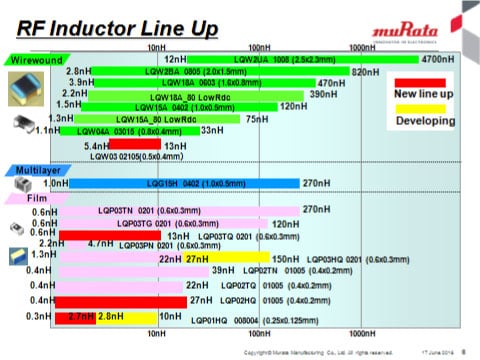

图2是村田RF电感阵容一览。
图2. 村田制作所RF电感阵容一览。
绕线型中超小的尺寸是0.5mm x 0.4mm，实现了小型尺寸。
薄膜型中已经发布了超小尺寸的0.25mm x 0.125mm LQP01HQ系列，还在不断研发除此之外尺寸和系列的产品。
因为能统一尺寸不同、系列不同的Q值的较大变化，所以可根据必要的Q特性选择适合的系列。

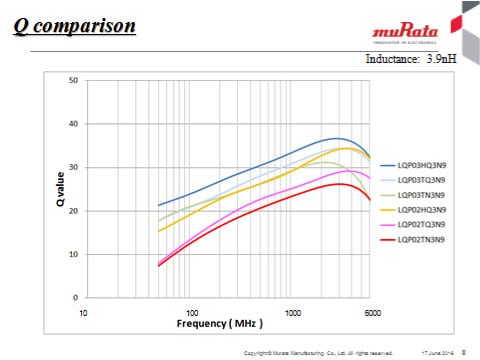

LQP系列的Q值比较数据如图3所示。
图3. LQP系列的Q值比较数据
4. 结语
小型RF电感器被广泛用于以手机为主的RF电路中，因此有必要根据电路和Q值特性选择合适的元件。
村田制作所拥有绕线•多层•薄膜3种不同制作工艺的RF电感器，所以可对应广泛的RF电路。
