三极管用作开关作用

2022-09-22

luoliqing

在数字电路中，三极管经常被用作电子开关作用，控制负载回路的通断，此时三极管工作在截止和饱和状态，

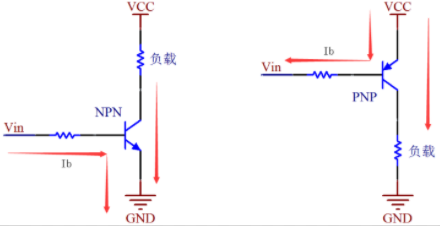

下面以三极管驱动续电器为例介绍三极管的开关作用，NPN三极管和PNP三极管驱动续电器的电路如下图所示。

以NPN三极管驱动续电器为例，续电器接在三极管的集电极上，当基极出现高电平时，三极管导通，续电器的项圈得电使续电器的触点发生动作；当基极出现低电平时，三极管截止，续电器的项圈失电使得触点复位，电路断开，由此实现三极管用作开关控制续电器的目的。

PNP三极管控制续电器时，续电器也要接在集电极上，当基极出现低电平时，三极管导通，续电器触点动作；当基极出现高电平时，三极管截止，续电器触点复位，由此PNP三极管实现了控制续电器回路通断的作用。
