片式电感器的优点和特点
2021-07-01

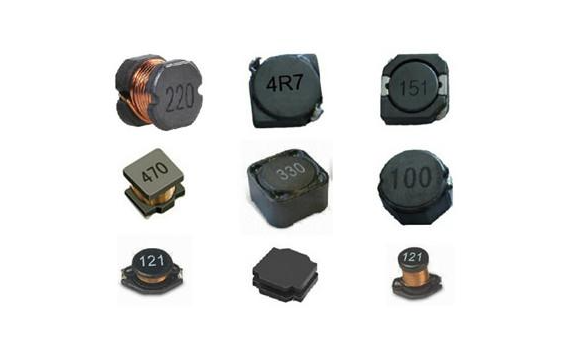

贴片电感作为一种能够过滤和隔离交流信号的电子元件，其优点被广泛应用于许多领域。它有功率电感、屏蔽电感、贴片电感等许多元件。接下来，我们将向您展示如何在电感中制作贴片电感及其优势。 贴片感应器的结构为粉末冶金压铸。贴片功率电感线圈按要求设计加工后，放入模具中。然后加入适量经过特定工艺特殊加工的磁粉，在一定压力下压制成型。将成型的感应胚放入专用烘箱中，在一定的高温下烧制后，对产品拉出脚进行处理。贴片功率电感是一种在软磁粉末中嵌入线圈的新型电感。由于其特殊的结构，它具有许多不同于传统电感器的特性。
贴片电感有七个主要优点:
1.体积小，DC电阻小，输出电流大:线圈匝数少，所以DC电阻小，通过大电流，高储能，抗饱和
2.抗冲击、抗噪音低:粉末冶金压铸结构，克服了传统感应器易碎、噪音大的缺点。传统的设备使用缠绕工艺，在绕组和磁性材料之间存在不可避免的间隙。使用时，会有高频噪声干扰。传统的电感有很大的噪声，噪声分贝可达30分贝。由于线圈和磁铁是无缝的，贴片功率电感产生的高频噪声非常小。
3.全屏蔽结构绿色环保:该装置采用全磁性材料制成，整个装置外部由磁性材料制成，因此自然屏蔽结构磁屏蔽强，漏磁小，电磁干扰特性优异:对周围设备影响小，不污染电磁环境，是一种绿色环保产品，对提高整机性能尤为重要。
4.损耗低，耐热性好:由于“一体式”结构，形成全磁性材料，传热快，传热面积大，盘管传热好；软磁粉末粒度小，表面电阻率高，涡流损耗低。这大大降低了温升和整体损耗。考虑到温度容差，传统电感可以耐受的最高温度约为50-80°C，而贴片功率大电流电感可以长期耐受125°C。
5.工作频率带宽:软磁粉末颗粒小，表面电阻率高，涡流损耗小，高频损耗低，工作频率带宽可在几十赫兹到高达5兆赫兹的宽带内使用。
6.易于使用:用丝带包装，便于自动打补丁。
7.可靠性高、一致性好、磁性能稳定性和温度稳定性优异:生产过程中任何其他软磁材料都具有独特的特性，即良好的性能控制和形状控制。通过控制和改变软磁粉末的合理混合等生产工艺条件，可以生产出各种性能独特的电感。生产自动化程度高，可以批量生产。
