可变电感

可变电感产品资料配图

射频电感用于匹配、谐振、滤波或扼流。同一标称电感量在不同频率下的Q值、阻抗和损耗表现可能不同。

提供型号与选型条件

高频电感能按相同感值替换吗？

需要同时比较工作频率下的Q值、SRF、容差、电流和布局，并在实际电路验证。

射频电感用于匹配、谐振、滤波或扼流。同一标称电感量在不同频率下的Q值、阻抗和损耗表现可能不同。

可变电感选型要点

射频电感用于匹配、谐振、滤波或扼流。同一标称电感量在不同频率下的Q值、阻抗和损耗表现可能不同。

应用方向：射频前端、无线模块及高频匹配网络。具体适用条件以完整型号和实际电路为准。

可变电感选型条件核对表
核对项目需要确认的条件
频段与Q值在实际工作频段比较Q值与电感量曲线，不仅比较数据表中的单个标称值。
自谐振与损耗核对SRF、阻抗、DCR及电流条件，判断工作频段内器件的电感性或阻抗特性。
装配与耦合检查封装、焊盘、容差、安装方向及邻近金属和线圈的影响。

高频电感能按相同感值替换吗？

需要同时比较工作频率下的Q值、SRF、容差、电流和布局，并在实际电路验证。

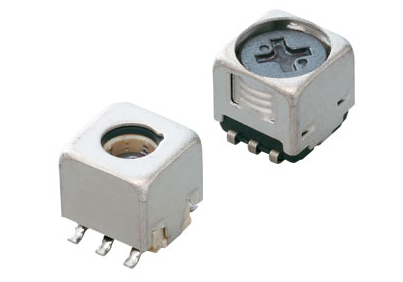

可变电感器产品是通过改变螺丝构造的铁氧体磁珠位置，从而可容易改变电感值的线圈产品。
此外用金属外壳覆盖内部的磁屏蔽构造，以及用树脂封装构造保护绕线，实现高可靠性。




产品一览

5CCEG
6.5×5.9×6.0(H) mm MAX.

支持电感范围:0.05 ～ 2.7uH

  • 特点


    • 适合车载基准的高可靠性

    • 使用温度范围:
      -40 ～ +85℃

  • 用途


    • 汽车调谐器用RF匹配变压器

可变电感产品资料图

FSDVA
5.8×5.8×5.5(H) mm MAX.

支持电感范围:0.1 ～ 52mH
（角度传感器用是1 ～ 7mH）

  • 特点


    • 耐机械压力

    • 使用温度范围:
      ～ 20mH (-40 ～ +105℃)
      20mH ～ (-40 ～ +85℃)

    • 适合车载基准的高可靠性

    • 保证端子的平坦度小于0.1mm

可变电感产品资料图

规格

表面贴装用可变线圈

5CCEG 系列
内部连接 (底面图) 品 名 测量频率(MHz) 谐振电容可变范围(pF) 无负载Q
image.png #A1313AN-0001GGH=P3NRND  100 11.4 +3/-3% 72 +/-20%
替代品
#A1313B-0029GGH=P3可变电感 A1313B-0029GGH资料图
image.png #A1313AN-0002GRG=P3NRND  100 11.4 +5/-2% 61 +/-20%
替代品
#A1313B-0030GRG=P3可变电感 A1313B-0030GRG资料图
image.png #A1313AN-0003GRG=P3NRND  100 11.4 +2/-4% 54 +/-20%
替代品
#A1313B-0031GRG=P3可变电感 A1313B-0031GRG资料图
image.png #A1313AN-0004GGH=P3NRND  100 11.7 +3/-3% 72 +/-20%
替代品
#A1313B-0032GGH=P3可变电感 A1313B-0032GGH资料图
FSDVA 系列
内部连接 (底面图) 品 名 测量频率(kHz) 电感值可変範囲(mH) 无负载Q
image.png N1342JC-0143UG=P3可变电感 N1342JC-0143UG资料图  252 4.4 +3/-3% 25min
image.png N1342LE-0144BQE=P3可变电感 N1342LE-0144BQE资料图  252 2.5 +5/-5% 25min
